[CS] Design Pattern

Design Pattern

개념

• 특정 상황에서 공통적으로 발생하는 문제에 쓰이는 재사용 가능한 해결책
• 장점
  • 소프트웨어의 구조를 파악하기 용이
  • 재사용을 통한 개발 시간 단축
  • 설계 변경 시, 비교적 원활한 조치 가능
• 단점
  • 객체 지향 언어에서 사용할 경우, 객체 지향적 설계를 추가로 고려해야 함
  • 초기 투자 비용이 큼

종류

• 생성 패턴
  • 객체 생성과 관련된 패턴
  • 객체의 생성과 조합을 캡슐화해 특정 객체가 생성되거나 변경되어도 프로그램 구조에 영향을 크게 받지 않도록 유연성을 제공
• 구조 패턴
  • 프로그램 구조를 설계하는데 사용되는 패턴
  • 클래스나 객체를 조합해 더 큰 구조를 만드는 패턴
• 행위 패턴
  • 객체나 클래스 사이의 알고리즘 또는 책임 분배에 관련된 패턴
  • 결합도를 최소화하는 것이 주 목적

대표적인 생성 패턴

• Singleton Pattern
  • 단 하나의 객체를 생성하고 생성된 객체를 어디서든 참조할 수 있도록 하는 패턴
  • 클래스를 static으로 선언하는 것이 아닌, 동적으로 생성하고 heap 영역에서 GC로 관리되도록 하되, 단 하나의 객체를 생성
  • 예시

  class StudentBuilder {
      private int id;
      private String name;
      private String grade;
      private String phoneNumber;

      public StudentBuilder id(int id) {
          this.id = id;
          return this;
      }

      public StudentBuilder name(String name) {
          this.name = name;
          return this;
      }

      public StudentBuilder grade(String grade) {
          this.grade = grade;
          return this;
      }

      public StudentBuilder phoneNumber(String phoneNumber) {
          this.phoneNumber = phoneNumber;
          return this;
      }

      public Student build() {
          // Student 생성자 호출
          return new Student(id, name, grade, phoneNumber);
      }
  }

  public static void main(String[] args) {

      Student student = new StudentBuilder()
                  .id(2016120091)
                  .name("임꺽정")
                  .grade("Senior")
                  .phoneNumber("010-5555-5555")
                  .build();

      System.out.println(student);
  }


  • 사용 예시: DB Connection, Thread Pool
• Builder Pattern
  • 인스턴스를 생성자를 통해 직접 생성하지 않고, 빌더라는 내부 클래스를 통해 간접적으로 생성하게 하는 패턴
  • 예시

  class StudentBuilder {
      private int id;
      private String name;
      private String grade;
      private String phoneNumber;

      public StudentBuilder id(int id) {
          this.id = id;
          return this;
      }

      public StudentBuilder name(String name) {
          this.name = name;
          return this;
      }

      public StudentBuilder grade(String grade) {
          this.grade = grade;
          return this;
      }

      public StudentBuilder phoneNumber(String phoneNumber) {
          this.phoneNumber = phoneNumber;
          return this;
      }

      public Student build() {
          // Student 생성자 호출
          return new Student(id, name, grade, phoneNumber);
      }
  }

  public static void main(String[] args) {

      Student student = new StudentBuilder()
                  .id(2016120091)
                  .name("임꺽정")
                  .grade("Senior")
                  .phoneNumber("010-5555-5555")
                  .build();

      System.out.println(student);
  }


• Factory Method
  • 추상 클래스에는 객체를 생성하는 추상 메서드를 정의하고, 이를 하위 클래스에서 구현하여 원하는 타입의 객체를 생성
  • 의존성과 결합도를 낮출 수 있음
  • 예시
    • 슈퍼 클래스, AnimalFactory - 추상 메서드 createAnimal() 보유
    • 하위 클래스, (DogFactory, CatFactory) - createAnimal()을 오버라이드 ▶ Dog와 Cat 인스턴스 생성
• Abstract Factory Method
  • 슈퍼 클래스에서 기본적인 알고리즘의 흐름을 정의하고, 하위 클래스에서 특정 단계를 구현하는 방법
  • 예시
    • 슈퍼 클래스, Algorithm
      • 추상 메서드 step1(), step2(), step3() ...
      • algorithm(): 추상 메서드 step1(), step2(), step3()로 구성된 메서드
    • 하위 클래스, (AlgorithmA, AlgorithmB)
      • step1(), step2(), step3()을 구현하여 algorithm()을 사용

대표적인 구조 패턴

• Adapter Pattern
  • 호환성이 없는 인터페이스 때문에 함께 동작할 수 없는 클래스들을 함께 작동해주도록 변환 역할을 해주는 행동 패턴

  class Adapter implements Target {
      // 호환성이 없어 직접 사용 불가능한 클래스
      Service adaptee;

      Adapter(Service adaptee) {
          this.adaptee = adaptee;
      }

      //Adapter method 호출 시, 기존 서비스인 adaptee medthod로 사용 가능
      public void method(int data) {
          adaptee.specificMethod(data);
      }
  }


대표적인 행위 패턴

• Observer Pattern
  • 일대다 의존성을 가지며, 분산 이벤트 핸들링 시스템에 주로 사용
  • 한 객체의 상태가 변경되었을 때, 그 객체에 의존하는 다른 객체들에게 자동으로 알림을 보내고 갱신을 요청
• Template Method Pattern
  • 여러 클래스에서 공통으로 사용하는 메서드를 템플릿화 하여 상위 클래스에서 정의하고, 하위 클래스마다 세부 동작 사항을 다르게 구현하는 패턴
  • 사용 예시: Abstract Map
• Strategy Pattern
  • 비슷한 동작을 하지만 다르게 구현되어 있는 행위(전략)들을 공통의 인터페이스를 구현하는 각각의 클래스로 구현하고, 동적으로 바꿀 수 있도록 하는 패턴
  • 코드의 결합도를 낮춰 유지 보수성을 높일 수 있음
  • 예시

  // 전략 인터페이스 (Strategy Interface)
  interface Strategy {
      int execute(int a, int b);
  }

  // 전략 구현 클래스 (Concrete Strategies)
  class AddOperation implements Strategy {
      public int execute(int a, int b) {
          return a + b;
      }
  }

  // 컨텍스트 클래스 (Context)
  class Context {
      private Strategy strategy;

      // 전략 교체 메소드
      public Context(Strategy strategy) {
          this.strategy = strategy;
      }

      // 전략 실행 메소드
      public int executeStrategy(int a, int b) {
          return strategy.execute(a, b);
      }
  }

  // 사용 예시
  public class Main {
      public static void main(String[] args) {
          int a = 10, b = 5;

          // 전략 설정
          Strategy addStrategy = new AddOperation();
          Context context = new Context(addStrategy);

          // 전략 실행
          int result = context.executeStrategy(a, b);
      }
  }


• Iterator Pattern
  • 일련의 데이터 집합에 대하여 순차적인 접근(순회)을 지원하는 패턴
  • 자바에서 제공하는 Iterator Interface는 ArrayList, TreeSet, HashMap 등 컬렉션 클래스의 요소들을 순회하는 데 사용

MVC Pattern

• Model-View-Controller의 약자로 애플리케이션을 세 가지 역할로 구분한 개발 방법론
  • Model
    • 데이터 관리 및 비즈니스 로직을 처리하는 부분
    • DAO, DTO, Service 등
  • View
    • 비즈니스 로직의 처리 결과를 통해 유저 인터페이스가 표현되는 구간
    • html, jsp, thymeleaf 등의 화면 구성
  • Controller
    • 사용자의 요청을 처리하고 Model과 View를 중개하는 역할

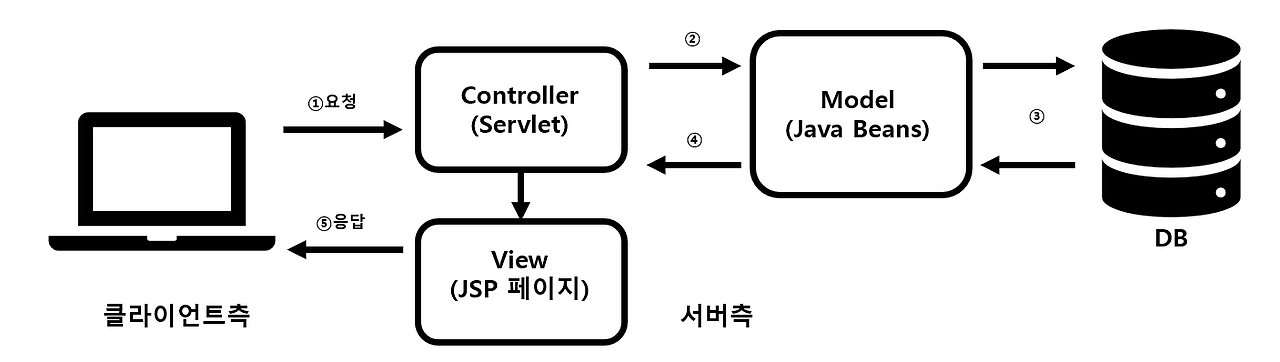

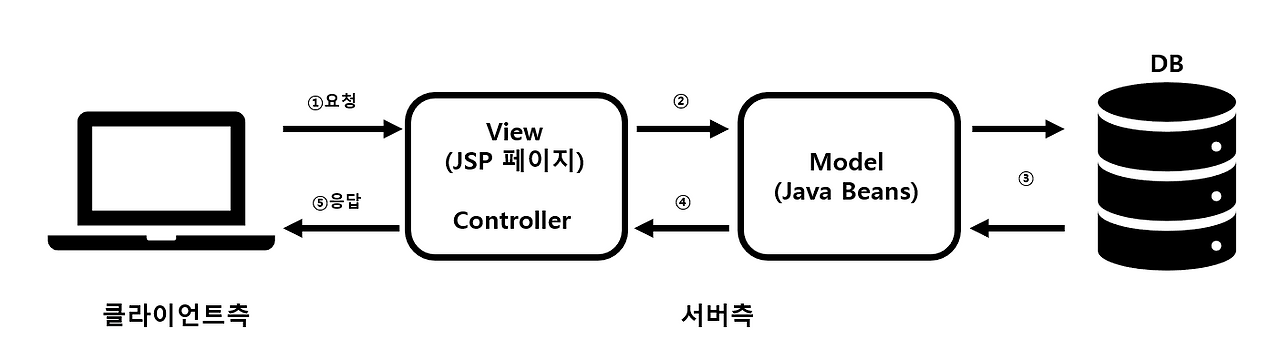

• 종류 * Model1: Controller 영역에 View 영역을 같이 구현하는 방식이며, 사용자의 요청을 JSP가 전부 처리 * Model2: 웹브라우저 사용자의 요청을 서블릿이 받고 서블릿은 해당 요청으로 View로 보여줄 것인지 Model로 보낼 것인지를 판단하여 전송

객체 지향 설계 원칙: SOLID

• SRP (Single Responsibility Principle) 단일 책임 원칙
  • 하나의 클래스는 하나의 책임만 가져야한다는 원칙
  • SRP를 잘 따르면 응집도(cohesion)는 높이고 결합도(coupling)은 낮출 수 있음
• OCP (Open Closed Principle) 개방 폐쇄 원칙
  • 요구사항의 변경이 발생하더라도, 기존 구성요소는 수정이 일어나지 말아야하며 쉽게 확장이 가능하여 재사용할 수 있어야 한다는 원칙
  • 추상화(Abstraction)와 다형성(Polymorphism)을 통해 실현할 수 있음
• LSP (Liskov Substitution Principle) 리스코프 치환 원칙
  • 상속 관계에 있는 클래스들이 서로를 대체할 수 있어야 함
  • 부모 클래스의 인스턴스를 자식 클래스의 인스턴스로 대체해도 프로그램의 정확성을 보장해야 한다는 원칙
  • 다형성을 지원하기 위한 원칙
• ISP (Interface Segregation Principle) 인터페이스 분리 원칙
  • 자신이 사용하지 않는 인터페이스는 구현하지 말아야 한다는 원칙
  • 인터페이스의 단일 책임을 강조
• DIP (Dependency Inversion Principle) 의존 역전 원칙
  • 구체적인 구현 클래스에 의존하지 말고, 추상적인 인터페이스의 의존할 것을 강조
